Transmisor Tx IsoPack 4-20mA

Descripción

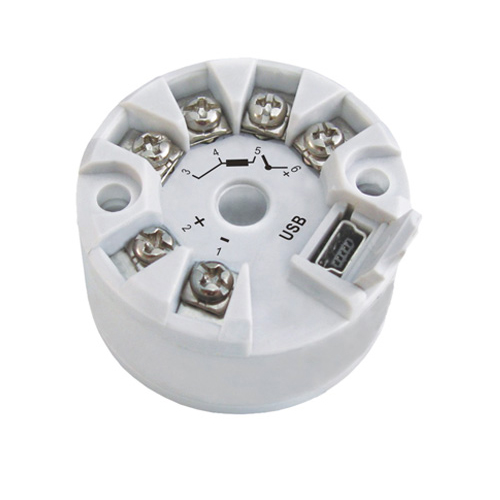

El TxIsoPack – USB es un transmisor de temperatura aislado tipo 4-20 mA de dos hilos, para montaje en cabezal. Alimentado por loop de corriente, su configuración es realizada conectando el transmisor directamente a la interface USB de la PC, sin requerir la instalación de driver adicional.
La corriente de salida representa la señal aplicada a la entrada del transmisor linearizada en función del tipo de entrada configurado.
Pt100: tipos: 2, 3 y 4 hilos, Excitación de 0,17 mA, = 0.00385, según NBR 13773 (IEC 751)
TENSIÓN: 0 a 50 mVcc. Impedancia> 1 MΩ
PRECISIÓN TOTAL: error máximo 0,3% del rango máximo para termopares; 0,2% del rango máximo para Pt100 y tensión
TIEMPO DE RESPUESTA: ≤500 ms
AISLAMIENTO: 1000 VCA por 1 minuto entre entrada y salida

SALIDA: corriente de 4-20 mA o 20-4 mA, tipo 2 hilos; lineal en relación a la temperatura medida por el sensor seleccionado
RESOLUCIÓN DE LA SALIDA: 0,004 mA (12 bits)
ALIMENTACIÓN: 12 a 35 VCC, tensión sobre el transmisor
CARGA MÁXIMA EN SERIE: RL = (Vcc – 12) / 0,02 Ω donde Vcc es la tensión de alimentación
TEMPERATURA DE OPERACIÓN: -20 a 75 ° C
UNIDAD AMBIENTE: 0 a 90% UR
COMPATIBILIDAD ELECTROMAGNÉTICA: EN 50081-2, EN 50082-2
Protección interna contra inversión de la polaridad de la tensión de alimentación
Compensación interna de junta fría para termopares
Caja en ABS, diámetro de 44 mm y altura máxima de 24 mm
Cable de conexión USB mini-B 5 pines
